1、笔记本电脑（或带双网卡的台式电脑）、线材（网线、串口线）

2、金年会jinnian·工业智能网关

3、Delta编程软件

1、以太网通信设置

控制器采用网口通信，请确保控制器的地址和网关LAN口地址在同一个网段。网关LAN口地址（默认：192.168.2.1）可登陆网关WEB管理界面：网络-LAN内网地址中修改。

（1）顺利获得Delta编程软件，获取Delta 控制器网口参数。

（2）Delta控制器网口顺利获得网线连接网关网口（LAN或FE1）。

2、串口（RS-485）通讯设置

（1）顺利获得Delta编程软件获取串口RS-485协议通讯参数，其中通讯模式设置 RTU。

从站地址、波特率、数据位、停止位、奇偶校验

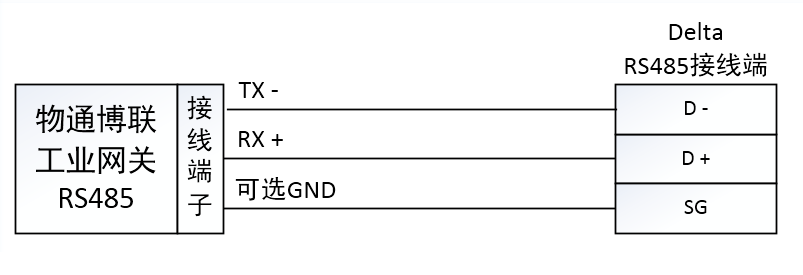

（2）485串口通讯接线：

请保证接线的正确，这个是调试设备最关键也是最基本条件。

电脑与网关顺利获得网线连接，并设置电脑有线网卡的网段为：192.168.2.***网段（如：192.168.2.10）。

打开了浏览器登录网关，网关默认IP地址：192.168.2.1 ，初始密码：123456

网关---数采配置---添加设备---添加变量---重启采集程序并生效新的配置

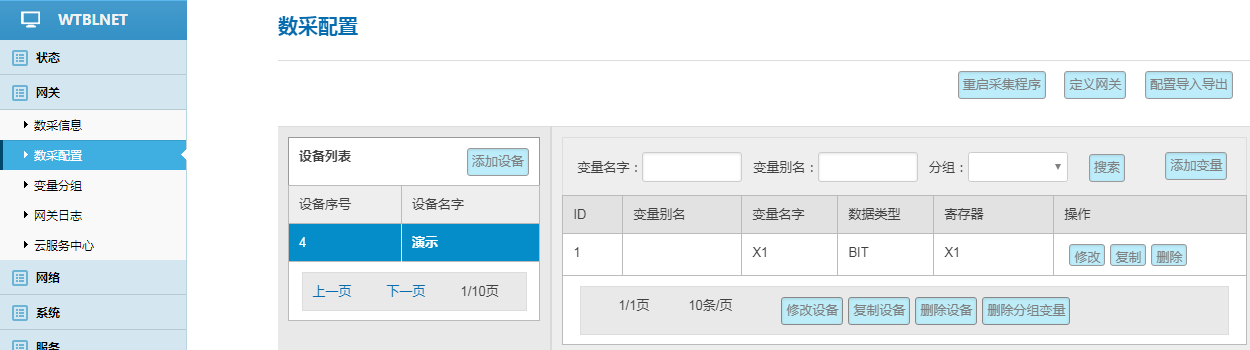

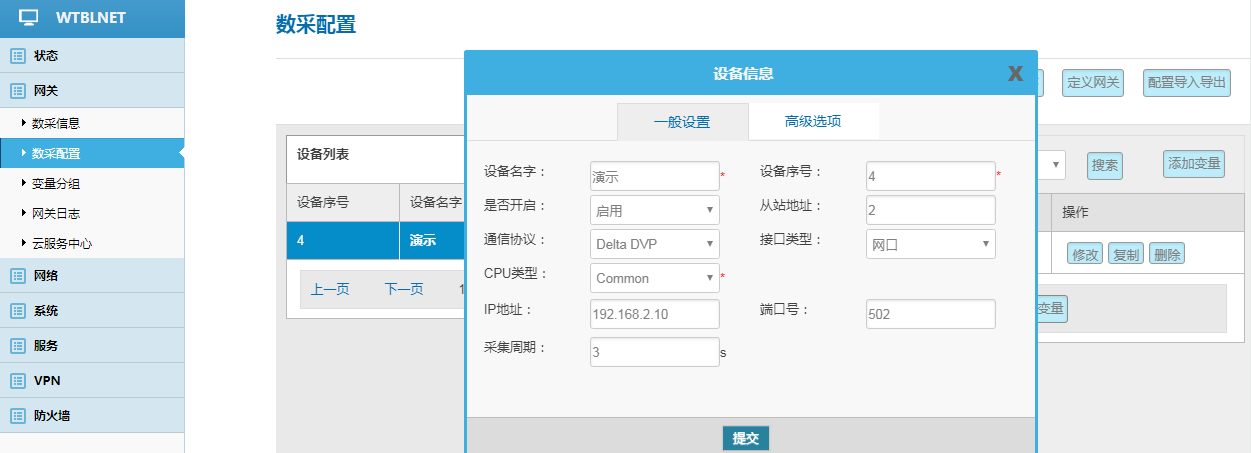

1、数采配置-设备配置

P.s.通常网关本地配置，仅作为测试用，先配置一部分变量来测试连通性即可，最终正常使用均在云平台进行配置。

配置信息：（配置协议、通信参数和采集周期及上报周期）。

l以太网通信主要参数

l485串口通信主要参数

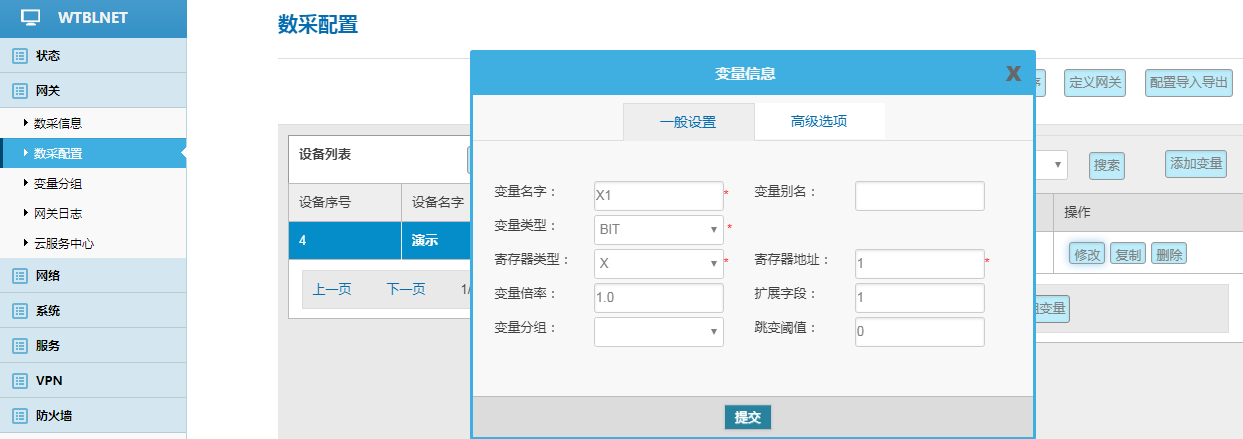

2、数采配置-变量配置

变量配置主要是定义变量名（自定义内容，不可使用中文命名）、变量别名（自定义，可使用中文名字）、寄存器类型和寄存器偏移地址，并定义一些数据规则（如：倍率、小数点、单位、告警）。

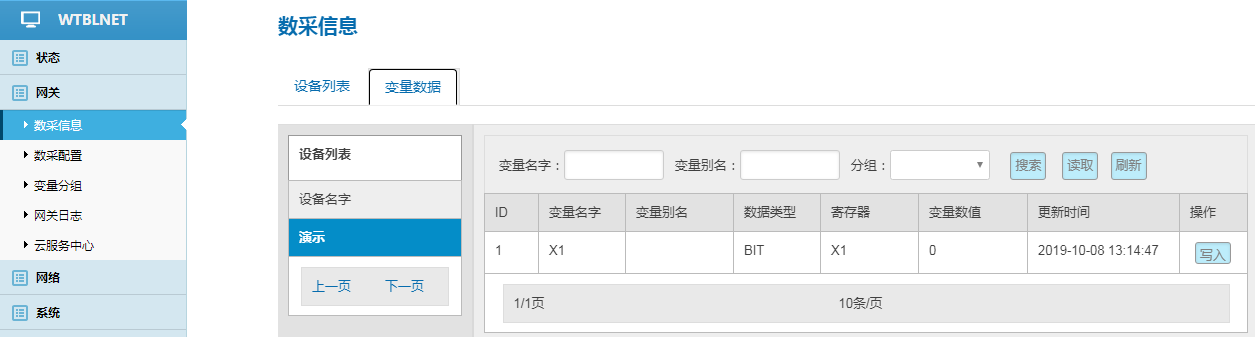

3、数据看板

数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置，即可在：数采信息---变量数据---设备名称 中看到采集上来的数据。

采集的数据值为“NULL”，请核对数采配置中设备参数与变量参数信息是否和控制器参数一致及接线的正常。

采集的数据值不正确，请核对变量数据类型是否正确、是否需要调整倍率。

网关运行出现异常时，请将日志状态调整为：调试。下载网关日志发送至金年会jinnian技术支持工程师处诊断。

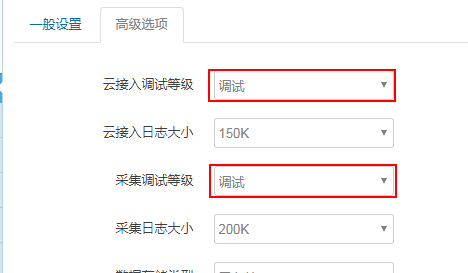

（1）修改日志调试等级

日志设置路径：网关---云服务中心---云接入调试等级与采集调试等级.为了保证网关快速高效采集，调试完毕后请务必将网关采集日志和云接入日志等级调整为信息。

（2）云接入日志查看

云接入日志用于诊断接入到云平台的通信链路情况和数据报文情况。查阅路径：网关---网关日志—云接入日志。

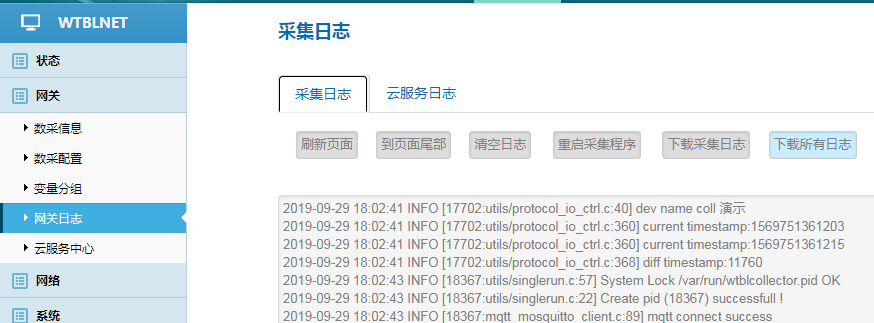

（3）采集日志查看

采集日志用于诊断网关采集现场设备的通信情况和报文收发情况、以及远程配置交互等情况。

*更详细步骤说明，可查看金年会jinnian操作手册文档或咨询金年会jinnian工程师
