    顺利获得金年会jinnian工业智能网关实现马扎克CNC机床数采

    时间：2025-08-01 13:33:41

     

    金年会jinnian机床采集网关支持采集市面上大部分的机床设备（西门子、马扎克、三菱、发那科、海德汉、兄弟、哈斯、凯恩帝、台湾宝元、广州数控……等等）的数据，顺利获得MQTT物联网协议接入工厂的MES系统、工厂的加工系统及物联网系统金年会jinnian云平台等，有助于提高生产效率、降低成本、保障生产安全，实现智能化决策，为工厂的可持续开展给予有力支持。

    今天我们来介绍一下如何顺利获得顺利获得金年会jinnian工业智能网关采集马扎克CNC机床数据。



    操作步骤

    1

    网关配置上网方式

    网关作为一个远程云网关设备，网络功能是其最基础也是最重要的功能之一。金年会jinnian网关支持所有的广域网上网方式，用户可以选择其中一种进行联网并且有且只能开启一种上网方式。


    *具体配置过程可以查看网关使用手册



    2

    CNC配置

    Smart和SmoothC设置

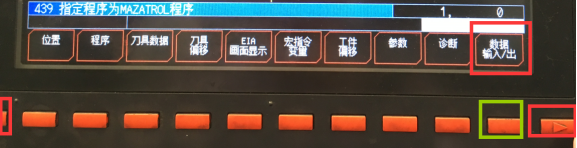

    1.按屏幕下面的最左边和最右边按钮，把“数据输入/出”这个按出来
    2.点击“数据输入/出”，即上图绿色框按钮

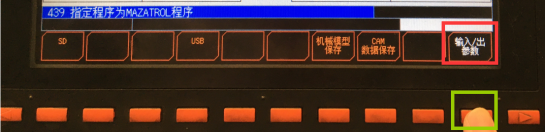

    3.点击“输入/出参数”，即下图绿色框按钮

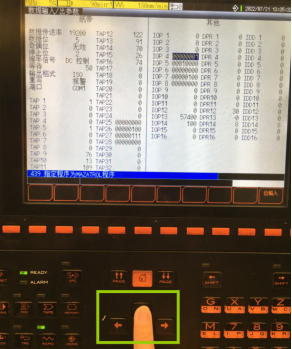

    4.顺利获得键盘处的上下左右按钮，把光标移动到IOP4的地方
    5.点击“位输入”，即下图绿色框按钮

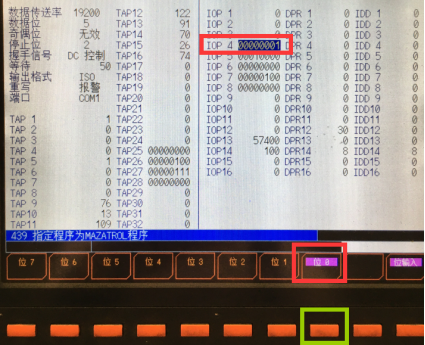

    6.把IOP4的bit0修改为1，下图绿色框按钮可以修改位0，位0显示紫色标识被设置为1
    7.按屏幕下方最左边和最右边的按钮退出即可

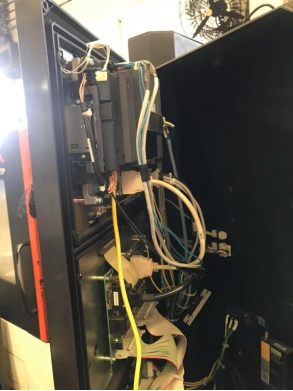

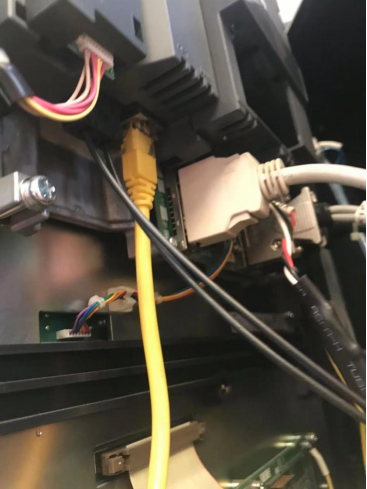

    8.网口可能在显示面板后面或者控制柜里


    9.SmoothG设置

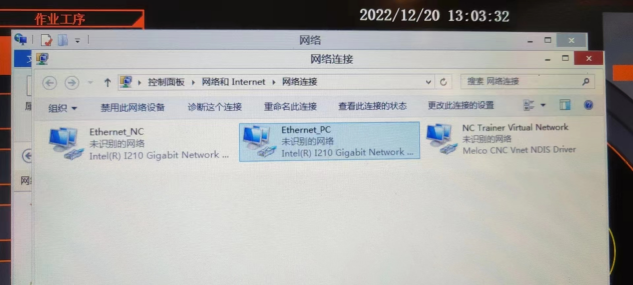

    SmoothG的主机为Win8系统，可以顺利获得鼠标或者触摸屏操作，进入windows系统操作界面，在windows系统的网络连接里，修改Ethernet_PC的IP和采集器数采网关的IP在同一网段。




    3

    网关数采配置

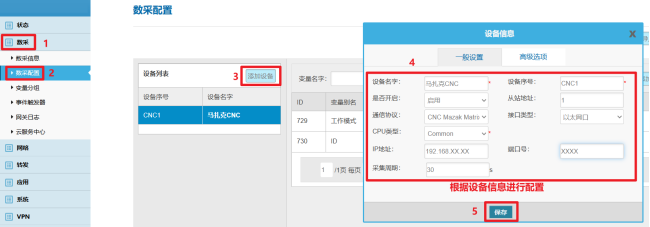

    1.设备配置
    根据CNC设备情况及信息配置后保存。

    以太网通信主要参数

    通信协议

    接口类型

    IP地址

    端口号

    CNC Mazak Matrix640

    CNC Mazak Smart
    CNC Mazak Smooth



    网口

    CNC IP地址

    50100(以实际端口号为主）

    扩展字段

     0 （默认）
     注意：数采网关LAN口地址必须与CNC IP处于同一网段且不冲突，保证网关可以Telent通CNC (IP与端口）。如果Telent不通，可查看本手册第28页“3.网关与CNC同网段配置”。

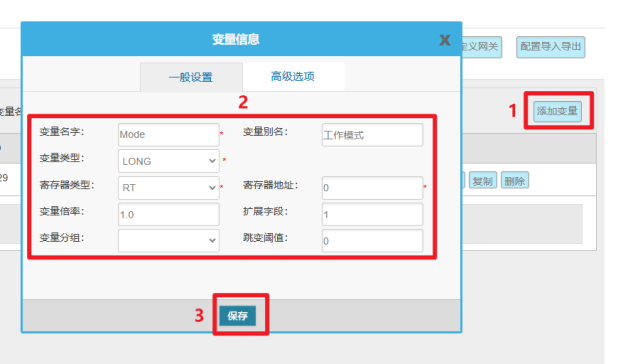

    2.变量配置
    变量配置主要是定义变量名（自定义内容，不可使用中文命名）、变量别名（自定义，可使用中文名字）、寄存器类型和寄存器偏移地址，并定义一些数据规则（如：倍率、小数点、单位、告警）。


    3.数据看板

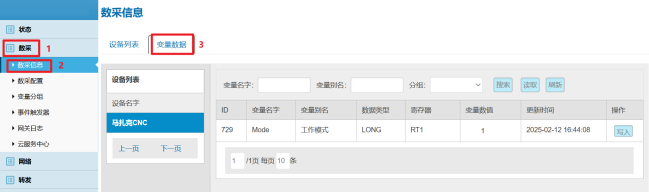

    数采配置（设备信息+变量参数）完成后，重启采集程序并生效配置即可在：数采信息---变量数据---设备名称 中看到采集上来的数据。


    错误诊断
    若采集的数据值为“NULL”，请排查接线是否正常，核对数采配置中设备通讯参数与变量参数信息是否正确。
    若采集的数据值不正确，请核对变量类型及对应类型地址范围是否正确。
    如无法解决问题，可联系金年会jinnian工程师获取相应的技术支持。



    *更详细步骤说明，可查看金年会jinnian操作手册文档或咨询金年会jinnian工程师
